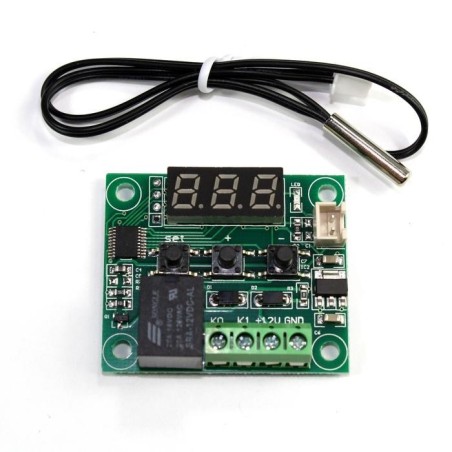

Modulo de controlador de temperatura tipo W1209

El XH-W1209 es un control de temperatura de bajo costo pero altamente funcional diseñado para mantener la temperatura requerida en incubadoras, invernaderos, acuarios, piscinas, congeladores, etc. es comúnmente utilizado en proyectos hechos en casa así como para proyectos mas profesionales.

Un microcontrolador es el encargado de controlar todo el proceso de control de temperatura, el cual lee el sensor digital de temperatura de alta precisión incluido en el paquete y lo compara con un valor predeterminado, y en base a lo que se le ha programado realiza la activación/desactivación de un relevador. A pesar de contar con un microcontrolador no se requiere de ningún tipo de conocimiento de programación, pues su configuración es relativamente sencilla, con solo 3 push button o micro interruptores se pueden configurar diversos parámetros.

Con la ayuda de 3 display de 7 segmentos se puede saber la temperatura además de incluir un indicador luminoso cuando el modulo relevador es accionado. A diferencia del XH-W1401 nos ofrece un control en décimas de grados centigrados.

CONFIGURACION

Consta de 3 botones “SET” , “+” , “–” respectivamente. Si se pulsa “SET” durante mas de 5 segundos el control desplegara un menú con 7 opciones diferentes de configuración (“P0” , “P1” , “P2“ , “P3“ , “P4“ , “P5“ , “P6“ ). Si se pulsa “SET” durante un instante breve, los displays de 7 segmentos empezaran a parpadear y podremos ingresar el valor de temperatura en el cual queremos que se accione nuestro relevador. Si se presionan los botones "+" "–" durante 5 segundos el control se reseteara y quedaran preestablecidos los valores por default.

Con los botones "+" "–" podremos desplazarnos a cualquiera de las opciones que deseamos y con SET podremos habilitar el cambio del parámetro seleccionado. Si no movemos ningún botón durante 20 segundos el control automáticamente regresará a la pantalla principal donde solo desplegara la temperatura actual.

• P0 (Refrigeración[C]/Calefacción[H])
• P1 (Histéresis)
• P2 (Limite superior)
• P3 (Limite inferior)
• P4 (Calibración)
• P5 (Retardo)
• P6 (Alarma alta temperatura)

ESPECIFICACIONES

•  Voltaje de operación: 12 V
• Controlador de temperatura mediante algoritmo ON-OFF
• Salida a relevador de 5 A
• Elemento sensor: 10 K 0.5% NTC resistente al agua
• Rango de medición: -50 ~ 110°C
• Resolución: 0.1°C (de -9.9 a 99.9°C)
• Precisión: 0.1°C
• Frecuencia de actualización: 0.5 seg.
• Salida de actuador: Tipo Relevador
• Display de 3 digitos para mostrar ajuste y temperatura actual
• Apto para usar en aplicaciones de refrigeración y calefacción
• Dimensiones: 48 x 40 mm
• Incluye 1- XS-209 Modulo Digital de Temperatura Con Display W1209
