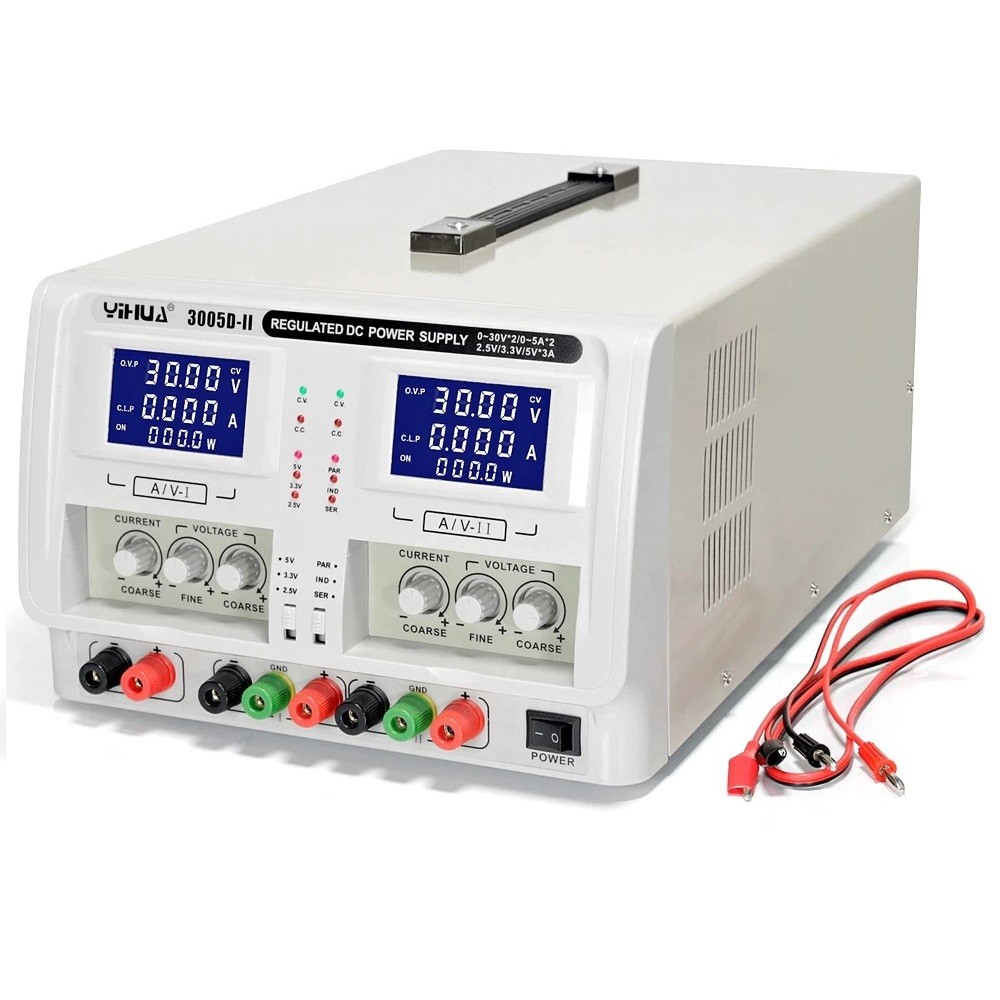

Funciones
Tres modos de salida para elegir según las diferentes condiciones de trabajo. La elección se realiza mediante un simple interruptor de palanca.
A. Operación individual de doble canal: Esto significa que esta fuente de alimentación tiene dos conjuntos de voltaje y corriente de salida de 30V / 5A.
Modo de seguimiento de circuitos de la serie B.IND: Esto significa que esta fuente de alimentación tiene un voltaje de salida máximo de 60V y una corriente de salida de 5A.
C. Modo de seguimiento de circuito paralelo PRA: Esto significa que esta fuente de alimentación tiene un voltaje de salida máximo de 30V y una corriente de salida de 10A.
Esta fuente de alimentación electrónica tiene 3 conjuntos de modos de salida nominales de 2.5V / 3.3V / 5V para que los clientes elijan usando un simple interruptor en el panel de control.
La precisión de la corriente se puede controlar dentro de 0.001A.
El transformador de voltaje interno está hecho de cobre de alta calidad y construido con un ventilador para disipación de calor cuando la temperatura del equipo alcanza los 45 ° C para prolongar su vida útil.
ESPECIFICACIONES
Voltaje de salida Continuamente ajustable entre 0-30V
Corriente de salida Ajustable continuamente entre 0-5A
Efecto de potencia CV≤0.01%+1mV CC≤0.2%+1mA
Efecto de carga CV≤0,01%+5mV (I≤3A) CC≤0,2%+5mA (I≤3A) CV≤0,01%+7mV (I>3A) CC≤0,2%+10mA (I>3A)
Ruido de ondulación (5Hz-1MHz) CV≤0.5mVrms (I≤3A) CC≤3mArms (I≤3A) CV≤1mVrms (I>3A) CC≤5mArms (I>3A)
Precisión de voltaje ±0,5%RDG+2 caracteres
Precisión de voltaje ±0,5%RDG+2 caracteres
Resolución de pantalla ±0,5%RDG+2 caracteres
Características de salida del canal III
Voltaje de salida nominal 2.5V / 3.3V / 5V ±0.1
Corriente de salida nominal 3A
Efecto de potencia ≤1mV
Efecto de carga ≤10mV
Ruido de ondulación (5Hz-1MHz) ≤1mVrms
Características de seguimiento
Características que operan en serie
Efecto de potencia ≤1mV
Efecto de carga ≤30mV
Ruido de ondulación (5Hz-1MHz) ≤1mVrms
Características que operan en paralelo
Efecto de potencia ≤1mV
Efecto de carga ≤20mV
Ruido de ondulación (5Hz-1MHz) CV≤0,5 mVrms (I≤6A) CV≤1mVrms (I>6A)
Requisitos de seguridad
Prueba HV Corriente de fuga ≤1mA (condición de prueba: entrada a tierra de 1700VAC/2S)
Prueba de aislamiento Resistencia de aislamiento ≥100MΩ (condición de prueba: entrada a tierra de 500VDC / 5S)
Condiciones y dimensiones nominales de funcionamiento
Tensión de alimentación 220V±10% 50Hz (110V±10% 60Hz si es necesario)
Condiciones de funcionamiento Temperatura 0°C ~ 40°C Humedad relativa < 80%
Condiciones de almacenamiento Temperatura -20°C~80°C Humedad relativa < 80%
Método de funcionamiento CV/CC
Métodos de protección Buck limitador de corriente, protección contra cortocircuitos, protección contra sobrecalentamiento
Método de enfriamiento Aire frío
Dimensiones L370×W250×H160mm
Potencia de salida nominal 315
1 AÑO DE GARANTIA
