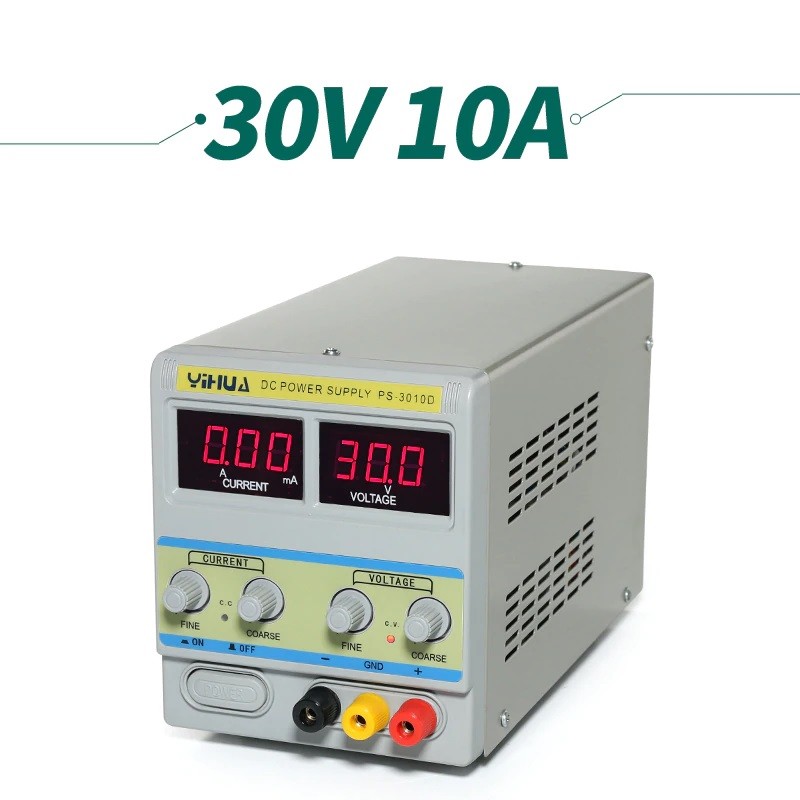

Fuente de Poder Yihua 3010D Analógica 30V 10A

La fuente de alimentación DC YIHUA-3010D puede suministrar una simple y precisa salida de energía DC ya que ajusta continuamente los valores de la tensión y la corriente de salida dentro de los parámetros nominales. Tiene dos pantallas digitales las cuales muestran de manera independiente los valores de la tensión y la corriente de salida. Este dispositivo de energía tiene múltiples funciones tales como limitadores de corriente, reductores de tensión, protecciones contra cortocircuitos, protecciones contra sobre temperatura, etc. Además de lo nombrado anteriormente, este producto se utiliza en líneas de producción, en mantenimiento, en depuración en laboratorios, etc. Nuestra fuente de alimentación DC YIHUA-3010D es un instrumento indispensable en la industria de las comunicaciones.

Parámetros Técnicos

Información general

Tensión nominal AC220V 50Hz

Potencia de toda la máquina 380W

Condiciones de trabajo 0 ~40 ℃ humedad relativa < 80 %

Temperatura de almacenamiento -20 ~80 ℃ humedad relativa < 80 %

Dimensiones 255*130*150mm

Peso 7.6KG

Rendimiento

Tensión de salida 0 ~ 30V, ajustable

Corriente de salida 0 ~10A ajustable. (más de 0,2A pueden limitar la regulación de corriente)

Potencia de salida 300W

Efecto fuente 1mV

Efecto de carga ≤0.33%

Ruido y rizado ≤3mVrms (5Hz ~ 1MHz) / ≤3mArms

Precisión de la medición 0.1V/0.1A/1mA

Tipo de protección Sobre corriente, cortocircuito, protección contra sobre temperatura

Método de enfriamiento Refrigeración por aire

Principios de tensión constante y corriente constante (CV / CC)

En el modo de tensión constante y corriente constante, la fuente de alimentación DC YIHUA-3010D puede automáticamente realizar la conversión. Su estado queda determinado como resultado de una comparación entre la corriente suministrada a la carga y el valor de limitación de corriente.

1. Modo de tensión constante (CV)

Cuando el valor de corriente es menor que el valor límite de corriente de salida fijado, la fuente de alimentación solo trabajara en el modo de tensión constante. Bajo esta condición se iluminará el indicador de tensión constante ubicado en el panel frontal. La tensión de salida se controlará para ser la misma que la fijada previamente. Mientras tanto, la corriente suministrada a la carga variará conforme varíe esta carga.

2. Modo de corriente constante (CC)

El dispositivo trabajará en el modo de corriente constante cuando el valor de la corriente exceda el valor límite de la corriente de salida. Por este motivo, verá que se encenderá el indicador del modo de corriente constante ubicado en el panel frontal y consecuentemente la corriente de salida se mantendrá en el valor fijado. Para evitar sobrecargas en la potencia de salida limitada, la tensión de salida se reducirá un poco del valor de tensión fijado. Una vez que la corriente de salida sea menor que el valor fijado previamente, la fuente de alimentación DC YIHUA-3010D se cambiará automáticamente al estado de trabajo de corriente constante.
