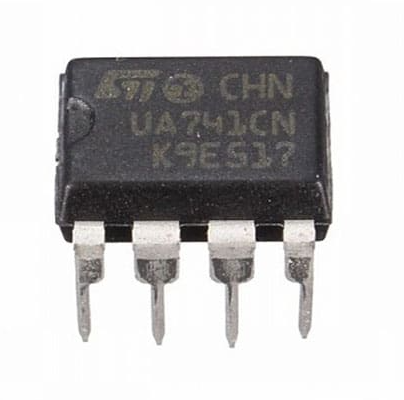

Circuito Integrado LM741
El LM741 es un circuito integrado (CI) de 8 pines también conocido como op-amp por sus siglas en inglés (operational amplifier), este amplificador es un circuito electrónico de propósito general, con rendimiento mejorado por encima de estándares industriales como el LM709. Son repuestos de inserción directa para 709C, LM201, MC1439 y 748 en la mayoría de aplicaciones.
¿Cómo funciona el LM741?
El LM741 puede funcionar en distintos arreglos, por lo general es utilizado como comparador y amplificador de señales. pero todo depende de la aplicación que desees usar para este circuito integrado. Por ejemplo, puedes usarlo como comparador, como inversor o no inversor, sumador, etc. Todo dependerá de la necesidad de tu proyecto, cabe destacar que este amplificador es muy practico para conectarlo a un protoboard o montarlo en un Socket de 8 pines para utilizarlo en un PCB y suficientemente robusto para ser usado en experimentos electrónicos.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Amplificador Operacional
- Serie: LM741CN
- Encapsulado: PDIP-8
- Pines: 8 pines
- Altura: 3.3 mm
- Longitud: 9.6 mm
- Ancho: 6.4 mm
- Peso de la unidad: 2.268 g
- Tensión de alimentación – Máx.: ±18 V
- Voltaje de entrada diferencial: ±30V
- Voltaje de entrada: ±15 V
- Vos – Voltaje de compensación de entrada: 200 nA
- Corriente de polarización de entrada: 1.5 mA
- Ib – Polarización de entrada de tensión: 80 nA
- Corriente de salida: 25 mA
- Número de canales: 1 canales
- Relación de rechazo en modo común: 80 dB
- Temperatura de Funcionamiento Máxima: + 85 ºC
- Temperatura Mínima de Funcionamiento: -40 °C
Ficha técnica
- F_ClaveProdServ
- 32101600
- F_ClaveUnidad
- H87
- F_Unidad
- Pieza
- Código de Fabricante
- 870-450
