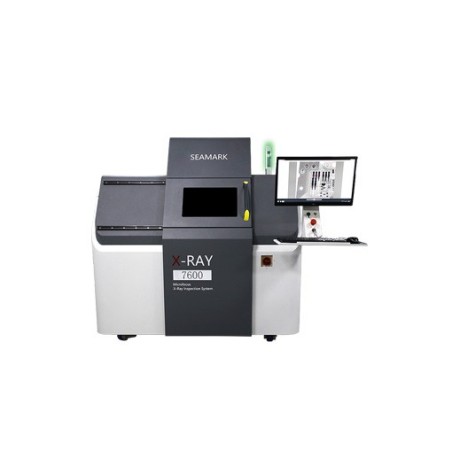

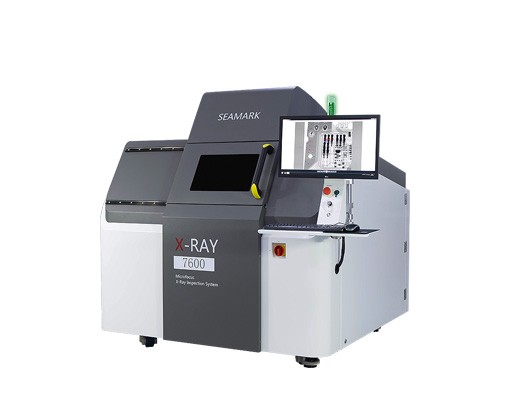

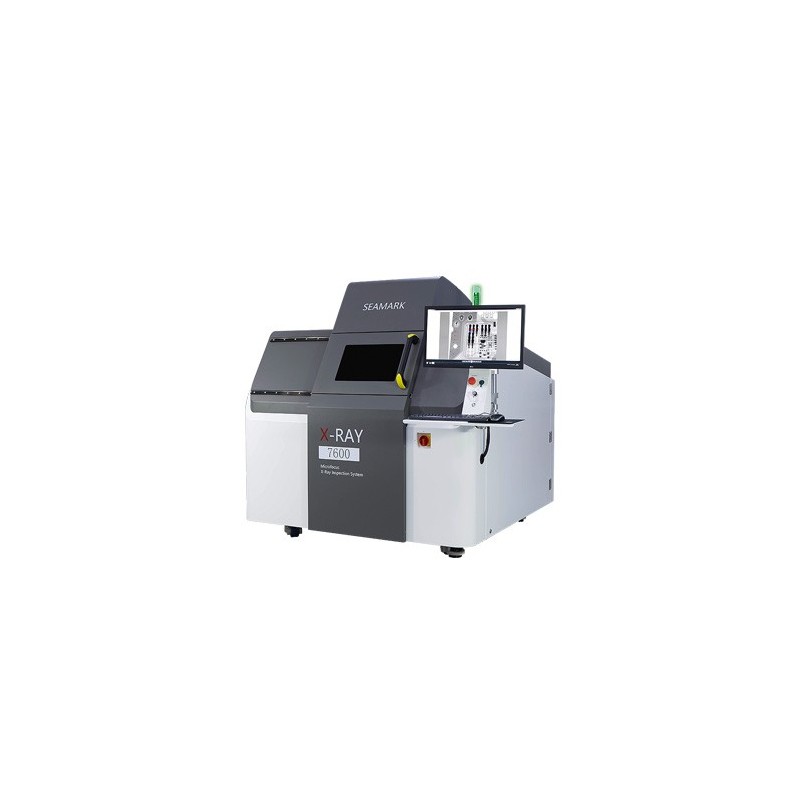

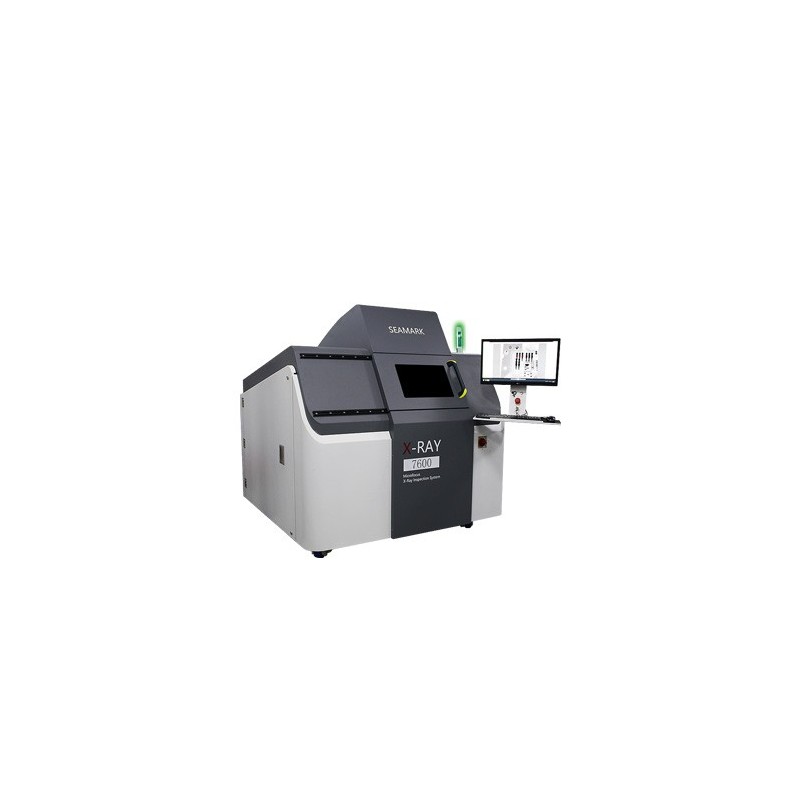

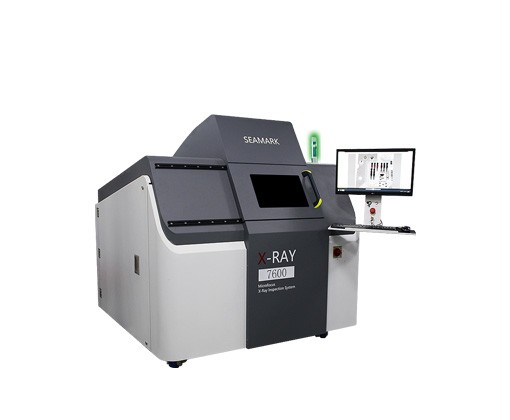

Equipo X7600B de inspección Rayos X
Maquina de inspección Offline.
Maquina de inspección Offline.
La máquina de inspección X7600 adopta la fuente de rayos X japonesa Hamamatsu más importante del mundo. Esta máquina de rayos X industrial puede distinguir fácilmente la estructura del hilo de oro de los semiconductores, la rotura del cable de oro, la plataforma súper grande puede cargar una placa base de control industrial grande, barra de luz LED súper larga, adecuada para varios campos de productos electrónicos. Como una de las empresas de fabricación de API más reputadas y confiables.
Características de la máquina de inspección por rayos X fuera de línea X7600
Fabricación electrónica/semiconductores/fotovoltaica/conectores/LED, etc.
Imagen de inspección de alta definición: estaño/esferas/soldadura en frío/alambre de soldadura desfasado/conectado.
Tubo de rayos X cerrado de 130 KV y 5 μm, de larga duración, sin mantenimiento.
Detector de panel plano digital de alta resolución de 2,3 millones.
Sistema de enlace de rayos X de 5 ejes.
Observación a 60 grados.
Rotación de plataforma de 360 grados.
Navegación de imágenes en color.
Función de unión de imágenes (opcional).
Módulo 3D actualizable (TC industrial) (opcional).
Personalización automática del plan de prueba (opcional).
Especificación de la fuente del tubo de rayos X | |
Tipo | Tubo de rayos X de microenfoque sellado |
Voltaje | 130 KV |
Rango de voltaje de funcionamiento | 40-90 kV/130 kV |
Rango de corriente de funcionamiento | 10-200 μA/300 μA |
Potencia máxima de salida | 8 W/39 W |
Tamaño del punto de microenfoque | 5-15 μm |
Especificaciones del detector de panel plano | |
Tipo | Detector de panel plano CMOS |
Matriz de píxeles | 1172 × 1100 |
Campo de visión | 58 mm × 54 mm |
Resolución | 10,1 l/min |
Marco (1x1) | 30 fps |
Bit de conversión A/D | 14 bits |
Dimensiones | Largo 1700 mm × Ancho 1770 mm × Alto 1800 mm |
Potencia de entrada | 220 V 10 A/110 V 15 A 50-60 Hz |
Tamaño máximo de muestra | 500 mm × 500 mm |
Sistema de control | PC industrial WIN7/WIN10 de 64 bits |
Peso neto | Aproximadamente 1900 kg |
Radiación | <1 μSv/h |
Ángulo de inclinación máximo | 65 grados |
