$78,764.00

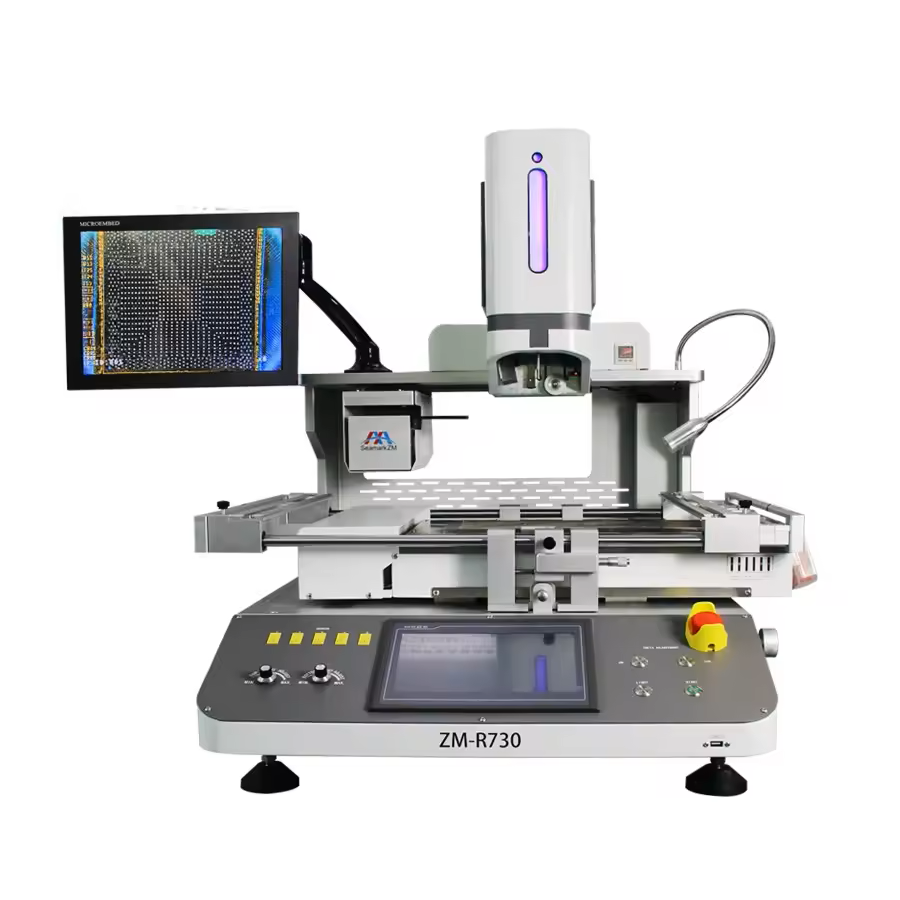

Maquina para Reballing ZM-R730A
ZMR730A
Sistema de aleneación Optica.
Area para PCA: 632 × 520 mm (máx.); 6x6 mm (mínimo)
Tamaño del BGA: 80 × 80 mm (máx.); 3x3 mm (mínimo)
Equipado con un dispositivo de alimentación automática, que utiliza PLC Panasonic y un módulo de control de temperatura de alta precisión, termopar tipo K de alta precisión, proceso de soldadura de reflujo selectivo con control de circuito cerrado de bucle múltiple PID dinámico, la precisión puede alcanzar ± 1 °C. Función de alarma de protección contra sobrecalentamiento, cifrado de software.
Control de temperatura estable
Tres zonas de temperatura se controlan de forma independiente, se calientan mediante aire caliente por convección, la altura de la zona de temperatura inferior es ajustable, la
zona de temperatura superior tiene una boquilla de succión de vacío incorporada para la adsorción del BGA, con control de presión negativa y protección de presión.
Pantalla táctil HD grande
Operación de pantalla táctil HD grande con una variedad de modos de operación, visualización y edición en tiempo real de los perfiles de temperatura, cada perfil de la curva de temperatura se puede configurar en 8 segmentos, puede almacenar 100 perfiles de curvas de temperatura, puede analiza automáticamente la curva, leer y controlar a través del tacto en pantalla.
Zona de temperatura infrarroja móvil
La zona de precalentamiento IR se calienta mediante un tubo infrarrojo de fibra de carbono y está protegida por un panel microcristalino resistente a altas temperaturas. Puede moverse hacia la izquierda y hacia la derecha para facilitar el trabajo de PCAs grandes e irregulares.
Parametros del producto
N º de Modelo. R730A
Fuente de alimentación CA 380 V ± 10 % 50/60 Hz.
Potencia 7,75 KW (máx.) Calentador superior (1,45 KW) Calentador inferior (1,2KW) Precalentador IR (4,8 KW) Otros (0,3 KW)
Area para PCA: 632 × 520 mm (máx.); 6x6 mm (mínimo)
Tamaño del BGA: 80 × 80 mm (máx.); 3x3 mm (mínimo)
Temperatura de infrarrojos. Tamaño de zona 570x435mm
Temperatura externa. 5 Sensores
Método de operación. Panel táctil grande HD de 10"
Sistema de control: Panasonic PLC+Temp. módulo de control
Sistema de visualización. Pantalla industrial HD de 15" (1080P 16:9)
Sistema de alineación: Sistema de imágen digital HD de 2 millones de píxeles, zoom óptico
automático con indicador de punto rojo
Adsorción al vacío: Automático
Precisión de alineación: ±0,01 mm
Temperatura con Control de circuito cerrado por termopar tipo K con precisión de hasta ±1°C
Posicionamiento Ranura en V con fixture universal.
Dimensiones. L1000×W835×H960mm
Peso: 130,5 kg
: ZMR730A
